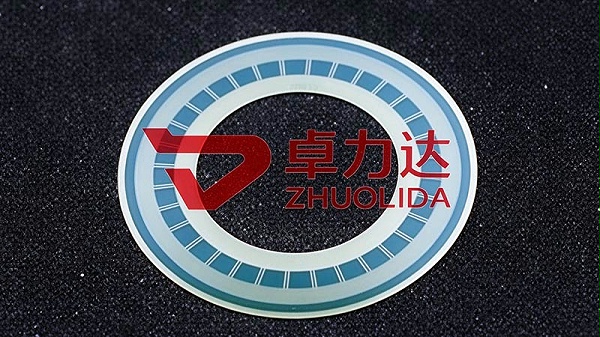

电铸码盘又称电铸金属光栅码盘，是光电编码器的核心传感零件，采用光刻电铸工艺一体成型周期性码道栅线，依靠光电信号读取，实现角度、转速、位置的高精度测量。自动化设备研发人员选型编码器码盘时，常对比玻璃码盘、蚀刻金属码盘，玻璃码盘精度高但是抗震差，容易碎裂；蚀刻金属码盘受侧蚀限制，高密度细栅线边缘质量差，信号容易失真。卓力达电铸码盘栅线边缘锐利，尺寸精度高，金属基材抗震耐温，适合工业、车载、机器人等复杂工况下的高精度角度测量。本文卓力达小编介绍电铸码盘工艺原理、产品优势、应用场景、选型要点与使用注意事项。

电铸码盘加工流程包含高精度母模光刻、感光胶图形制备、金属电沉积、脱模整平、光学检测。首先制作导电母模，使用光刻设备将码道、索引通道图形转移到母模表面，曝光显影后形成栅线负型结构；母模放入电铸槽，准确控制电解液参数与脉冲电流，镍钴合金金属离子逐层沉积，生长出带有完整码道图形的金属薄片；沉积完成后剥离母模，清洗、整平，利用光学检测设备测量栅线宽度、同心度、边缘锐度。电铸增材成型，栅线边缘陡直锐利，不存在侧蚀塌边，栅线宽度公差可达±0.5μm，可以加工高密度码道，适配24位高精度绝对值编码器，金属基材韧性好，抗震动、耐高低温。

对比玻璃码盘和蚀刻金属码盘，卓力达电铸码盘在工业复杂工况优势明显。玻璃码盘光学性能优良，但是脆性大，受到冲击震动容易碎裂，不耐高低温冲击，只能用于环境稳定的实验室设备。蚀刻金属码盘依靠化学腐蚀成型，侧向腐蚀不可避免，栅线边缘圆弧大，高密度码道容易出现信号噪声，影响测量精度。电铸码盘一体成型金属件，抗震、耐温范围广，栅线边缘锐利，光电信号信噪比高，图形定制灵活，增量式码盘、绝对值多圈码盘都可以加工。电铸码盘局限在于超高分辨率的极细栅线加工成本高，低精度、低成本的简易编码器，蚀刻码盘更有价格优势。

卓力达电铸码盘广泛应用在各类光电编码器产品。工业伺服电机，位置与速度反馈，保障设备运动控制精度；工业机器人关节编码器，实时反馈关节角度；车载激光雷达，角度扫描测量；医疗设备、半导体检测设备、精密光学仪器，也大量使用电铸码盘。在微型编码器场景，电铸码盘可以制作小直径高密度码道，满足设备小型化需求。

电铸码盘选型重点确认码盘外径、码道位数、栅线宽度、同心度。码道位数决定角度测量分辨率；栅线边缘质量直接影响信号噪声水平；材质优先镍钴合金，提升耐磨与稳定性。同时确认是透射式码盘还是反射式码盘，反射式电铸码盘需要管控表面反光均匀度。询价阶段，提供编码器结构、工作转速、使用温度、震动环境，评估材质与结构方案。量产前建议试样装配，实测信号波形，验证信噪比，确认测量精度达标，再批量投产。

电铸码盘属于精密薄片零件，装配使用注意防护。码盘薄板较薄，装配禁止大力挤压磕碰，防止变形。安装时保证同轴度，偏心会增大测量误差。工作环境尽量减少粉尘，粉尘落在码道栅线位置会干扰光电信号。存放使用防尘包装，干燥环境保存，避免金属表面氧化。随着工业自动化、机器人、车载感知设备快速发展，设备对位置检测精度、环境适应性要求持续提升，卓力达电铸码盘凭借高精度、抗震动、耐温的综合优势，在高端编码器领域应用越来越广泛。选择具备精密光学检测能力的精密电铸加工厂家——卓力达，严格管控栅线边缘质量与同心度，能够降低信号噪声，保障编码器长期稳定高精度测量。
