南通卓力达电铸 miniLED 钢网,采用精密电铸成型工艺,专为 miniLED 芯片封装、锡膏印刷场景定制生产,基材选用纯镍材质,适配各类 miniLED 基板焊接制程,是替代蚀刻钢网的高精度量产方案。miniLED 封装对开孔均匀度、孔壁光洁度要求严苛,传统蚀刻钢网存在孔口侧蚀、边缘粗糙、厚薄不均等缺陷,易引发锡量失控、虚焊、连锡问题。电铸钢网一体成型,无侧蚀,孔壁垂直光滑,张力稳定,锡膏释放一致性好,支持微小开孔加工,可满足高密度 miniLED 阵列封装需求,广泛应用 MiniLED 背光、显示模组等领域。
在线咨询

服务热线:0513-81601666

  • 产品详情
产品工艺原理 闭环电化学沉积制程,改善传统钢网加工缺陷
电铸miniLED钢网1

电铸MiniLED钢网采用电化学沉积精密成型原理,以高纯度镍材为基材,通过精密光刻制版、纳米级电路对位、匀速电沉积增厚、脱模后精密后处理整套闭环工艺,从根源解决传统钢网加工的各类工艺缺陷。生产全程采用无尘精密制程管控,先通过高精度菲林制版完成微米级图形复刻,对位精度稳定可控,杜绝阵列开孔偏移、图形失真、孔位偏差等问题;再通过智能化电铸设备匀速沉积镍层,确保整张钢网厚薄均匀、密度一致、内应力低,不存在局部厚薄差与隐性形变;成型后经过精密抛光、去应力、强化硬化、防粘处理,钢网表面平整细腻、孔壁垂直光滑,无阶梯、无毛刺、无侧蚀塌陷。

相较于蚀刻与激光钢网,电铸钢网下墨顺畅、脱模干脆、不易积锡积胶,可适配超细间距、高密度MiniLED阵列印刷需求,有效解决封装过程中的虚焊、连锡、偏位、气泡、胶层不均等行业痛点。

产品核心性能 工艺参数成熟稳定,适配各类高端精密封装制程,主流采用高纯度进口镍材,钢网硬度均匀、耐磨性强、抗拉伸、不易变形,使用寿命远高于普通钢网。
1

超微孔与微米级公差能力

可实现超微孔精密成型,适配极小间距高密度灯珠阵列,开孔垂直度高、孔壁光洁度佳,整体厚度均匀可控,尺寸公差严格控制在微米级。

2

多样化非标结构定制

产品支持常规均匀开孔、疏密分区开孔、异形定位孔、台阶孔、局部加厚减薄等非标结构定制,可根据客户灯珠排布、锡膏粒径、印刷速度、胶层厚度做针对性工艺优化。

3

表面特殊处理优化产线

钢网表面可做防粘、硬化、抛光处理,有效降低锡膏残留与胶体粘连,减少人工擦拭频次,提升产线稼动率。整体张力均衡、平整度高,上机贴合紧密,不易翘曲变形,适配全自动高速印刷设备长期稳定量产。

应用领域 依托超精密成型优势,电铸MiniLED钢网广泛适配高端显示全领域精密封装场景。
  • MiniLED-背光显示领域

    MiniLED背光显示领域

    适用于电视、显示器、平板、笔记本背光模组COB封装,高密度阵列印刷均匀,有效提升屏幕发光均匀度与显示质感

  • 车载显示领域

    车载显示领域

    适配车载中控屏、仪表屏、车载MiniLED背光模组,耐温性强、工艺稳定性高,适配车规级严苛生产标准

  • 高端商显与电竞显示领域

    高端商显与电竞显示领域

    适配高刷、高分辨率、超窄边框显示模组,解决超细间距印刷不良问题,提升产品良品率

  • MicroLED-试产精密印刷

    MicroLED试产精密印刷

    满足 MicroLED 研发试产阶段超微像素的高精度印刷需求,保障试验样品的图形一致性

  • 精密电子元器件锡膏印刷

    精密电子元器件锡膏印刷

    用于微型电子元器件 SMT 制程,实现微小焊盘锡膏均匀漏印,保障元器件焊接可靠性

  • 其他应用场景

    其他应用场景

    特种胶体涂布、精密点阵封胶等高端制程,适配各类高精度、高稳定性、高良率要求的精密封装场景

行业量产实力 吃透 MiniLED 封装痛点,适配行业快速迭代
  • 行业深耕深耕积淀

  • 迭代工艺痛点攻坚

  • 柔性产能快速交付

行业深耕与技术难点攻克

深耕积淀

南通卓力达深耕精密电铸钢网加工多年,专注MiniLED、精密光电、半导体封装领域高端模板定制,积累了大量头部显示厂商量产经验,熟练掌握高密度阵列、超细间距、超微孔钢网的成型难点与优化方案。
工艺持续迭代优化

痛点攻坚

针对MiniLED封装易出现的局部下墨不均、边缘积锡、孔位偏差、钢网变形等问题,通过优化电铸沉积速率、图形补偿、张力调控、表面后处理工艺,大幅提升钢网印刷一致性与使用寿命。
定制量产能力与市场客户认可

快速交付

公司可快速承接新品打样、迭代改版、批量量产订单,改版周期短、精度稳定、不良率低,能够准确匹配显示行业新品快速迭代、批量稳定生产的需求,深受光电显示、半导体封装、精密电子行业客户认可。
源头厂家配套能力全流程自主生产,提供定制化一站式解决方案
厂家实力

无尘产线全流程自主管控

作为长三角实力强劲的电铸 MiniLED 钢网源头厂家,南通卓力达拥有完整的无尘电铸生产产线与精密检测设备,从制版、电铸、抛光、硬化、检测到出货全程自主管控,有效保障产品精度与交期。

增材工艺赋能定制化方案

区别于传统钢网工艺,电铸增材工艺无机械损伤、无热变形、开孔质量优异,可解决各类超高密度、超细间距的精密印刷难题。团队具备丰富的显示封装工艺配套经验,可根据客户设备参数、制程要求、产品结构提供定制化钢网方案,助力客户提升封装良率、降低生产成本、提速量产节奏。

面向全国一站式加工服务

立足南通、服务全国,长期为高端光电显示、半导体封装、精密电子企业提供高精度、长寿命、高一致性的电铸 MiniLED 钢网一站式定制加工服务。

电铸工艺流程 七大连续工序完成精密金属成型,依托 LDI 紫外光刻与电沉积工艺,稳定制备超薄、微孔类精密元件。
1-基板清洗
01

基板清洗

对金属板基材进行清洗、脱脂除油处理。

2-光刻胶涂布
02

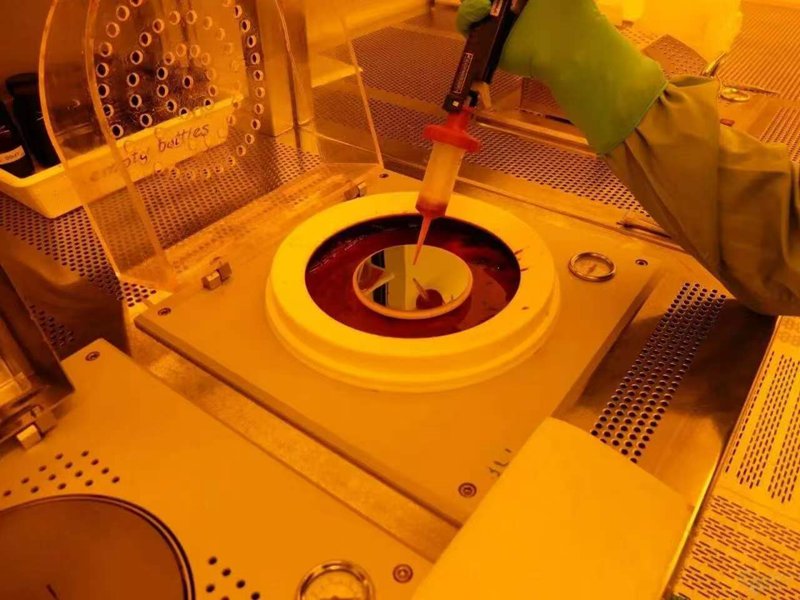

涂布光刻胶

在基材表面涂覆一层感光涂层,即光刻胶。

3-曝光
03

曝光

采用紫外激光直接成像(LDI)对基材曝光,将 CAD 零件图形投射并转移至基材表面。曝光区域内光刻胶发生固化,使图形化的基材表面划分出导电区与非导电区。

7-产品检验
07

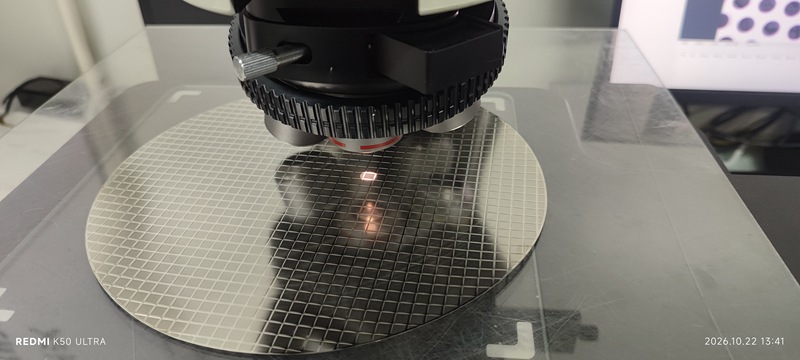

检验

由持证技术人员使用专用检测设备开展尺寸与外观检测,核实产品符合规格要求。

6-脱膜取件
06

脱模取件

将电铸成型零件从母模上剥离分离。可通过调整电铸工艺获得不同产品特性。例如:采用薄光刻胶,让金属向外生长,零件厚度大于光刻胶厚度,零件外部轮廓由电沉积成型,该工艺叫做过生长电铸。

5-电沉积
05

电沉积

电沉积工序在电解槽内完成,包含阳极、阴极两组电极以及电解液。将母模置入电解槽,电极向电解液通入直流电。直流电使金属离子还原为金属原子,原子持续沉积在母模导电区域,直至金属达到目标厚度。

4-显影
04

显影

对图形化基材做显影处理,去除未曝光的光刻胶,裸露出导电区域;随后冲洗、烘干。完成图形化处理的基材自此称作母模(零件模芯)。

常见问答 了解电铸miniLED钢网相关疑问
Q1:电铸 MiniLED 钢网成型原理是什么?
A:采用电化学沉积精密成型,以高纯度镍材作为基材,经过光刻制版、纳米级对位、匀速电沉积、脱模后精密后处理闭环工艺制成,属于增材制造,无机械损伤和热变形。
Q2:电铸钢网对比蚀刻、激光钢网主要优势在哪?
A:孔壁垂直光滑,无侧蚀、无阶梯、无毛刺,下墨顺畅不易积锡积胶,可以很好解决 MiniLED 封装虚焊、连锡、气泡、胶层不均等问题,更适合超细间距高密度阵列印刷。
Q3:电铸 MiniLED 钢网支持哪些非标定制?
A:支持疏密分区开孔、异形定位孔、台阶孔、局部加厚减薄,还可做硬化、抛光、防粘表面处理,可结合灯珠排布、锡膏粒径、印刷速度做针对性优化。
Q4:电铸 MiniLED 钢网主要适用哪些场景?
A:可用于 MiniLED 背光 COB 封装、车载显示模组、高端商显电竞显示,同时支持 MicroLED 试产、元器件锡膏印刷、特种胶体涂布等高精密制程。
Q5:是否支持打样和快速改版?交期情况如何?
A:支持新品打样、迭代改版与批量生产,改版周期短,适配显示行业产品快速迭代的节奏。
Q6:电铸钢网使用寿命表现怎么样?
A:采用高纯度进口镍材,硬度均匀,耐磨抗拉伸不易变形,整体使用寿命优于普通蚀刻、激光钢网,搭配防粘处理还可减少擦拭频次,提升产线稼动率。
Q7:可以提供完整的工艺配套方案吗?
A:从制版、电铸、后处理到检测出货全部自主完成,可结合客户印刷设备、制程参数,提供适配的定制钢网解决方案。
为什么选择卓力达 四大核心优势,保障微米级精度与稳定交付
  • 技术
  • 工艺
  • 研发
  • 交付
技术

精密电铸技术
微米级加工精度

卓力达掌握高精度精密电铸技术,特聘拥有 30年以上行业经验的国外技术顾问全程驻厂,核心设备全部进口,工艺标准对标欧美成熟体系。 自主研发低应力镍钴镀液配方与脉冲电铸工艺,最小成型孔径可达3μm,尺寸公差控制在 ±1μm,为高端制造定制电铸方案,可实现传统加工无法完成的超细孔阵列、异形结构、高精度光栅制造,是半导体封装、光学仪器等高端领域客户的国产替代厂家。

工艺

蚀刻+电铸+电镀+清洗
全工艺一站式生产

光化学蚀刻 + 精密电铸双工艺一站式加工,全流程内部完成。从原材料到成品交付,蚀刻、电铸、电镀、清洗、表面处理全工艺环节内部完成,无需外发协作,避免多供应商沟通成本与品质推诿,工艺衔接更紧密、品质追溯更完整、综合良率更高,技术团队配合流体测试 / 参数优化,提供全套技术资料与检测报告,降低协调成本。

研发

工艺协同研发
从研发源头保障精密

聘请退休返聘的国外电铸人才,30余年行业经验,直接驻厂提供技术支持与工艺优化;40+人研发工程师团队,南京大学联合材料实验室协作,为客户提供 DFM 可制造性分析、工艺选型建议、材料搭配方案,在产品设计阶段帮客户优化结构、降低成本、提升量产良率,减少设计迭代次数,缩短产品上市周期。

交付

IATF16949&ISO9001双体系
3大生产基地保障交付

深圳、南通、昆山三大制造基地,日产 5000+㎡,支持样品先行测试,常规订单 7-10 天交付,紧急订单可加急。 建立 IATF16949、ISO9001 双体系品控,执行原材料入厂、制程巡检、成品出货 3 重检验,配备二次元影像仪等全维度检测设备,不良品无条件免费补货,保障高端客户供应链稳定可靠。通过 ISO14001 环境体系认证,满足欧美客户 ESG 要求与全球供应链准入标准。

精密电铸加工|定制高精度金属零部件 微米级成型能力,支持图纸定制、打样与批量生产

卓力达精密电铸加工,适用于精密金属滤网、微细孔结构、异形金属件、薄型金属部件及复杂微结构零件制造。
工艺精度高、边缘光洁,可根据图纸、样品或工况需求定制孔径、厚度、材质与表面状态,提供从打样到批量生产的一站式加工服务。
