南通卓力达电铸 SOCKET 测试弹片,采用高纯镍钴合金无尘电铸一体成型工艺,专为半导体 IC 测试座、探针模组、高频测试治具定制生产,替代传统冲压、蚀刻加工弹片。彻底解决传统弹片应力不均、弹性疲劳、触点粗糙、接触阻值不稳、耐久度差等问题,全程无机械切削、无挤压变形,微米级成型精度高、结构一致性优异。弹片触点光滑平整、回弹稳定、接触电阻低且均匀,具备高耐久、高频率、耐高温特性,可适配微小间距、多引脚、异形精密测试结构。支持镀金精密处理,适配高频、大电流测试场景,改版灵活、批量精度稳定,广泛应用于芯片测试、半导体封测、精密元器件检测、高频通讯测试等高端测试领域。
在线咨询

服务热线:0513-81601666

  • 产品详情
产品工艺原理 精密电铸SOCKET弹片,长效稳定测试接触

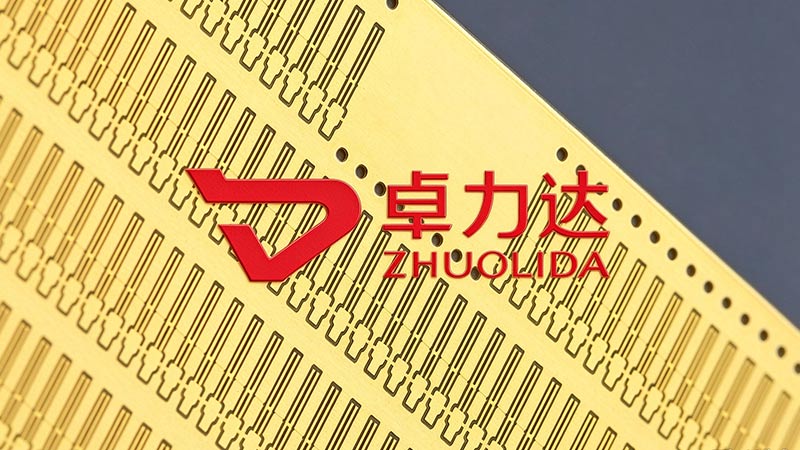

电铸SOCKET测试弹片1

电铸SOCKET测试弹片依托电化学原子逐层沉积成型技术,搭配纳米级精密光刻工艺与无尘闭环生产体系,从工艺根源解决传统弹片的结构性缺陷。产品甄选进口高纯镍钴合金基材,材质致密均匀、晶粒结构细腻,相较于普通材质,具备更强的弹性稳定性、抗疲劳性与导电性,内部无残留应力,杜绝长期回弹变形、松弛、偏移等问题。

生产过程采用超高精度光刻制版,可准确复刻超薄弹片轮廓、微小型触点结构、异形弯曲臂、密集阵列弹片组,图形复刻准确、无尺寸偏差、无轮廓失真。核心电铸成型环节采用智能恒温恒压沉积系统,匀速成型弹片整体结构,厚度均匀可控、臂宽一致、过渡弧度流畅,无需二次打磨、折弯、修正。成品经过精密去应力处理、表面抛光、抗氧化强化、可选镀金处理,触点镜面平整、无毛刺、无凹凸颗粒,有效保证接触稳定、阻值均匀、抗氧化能力强,适配高频、大电流、长时间连续测试工况。

产品性能与定制能力 工艺精度高、定制性强、参数稳定,全面对标半导体精密测试行业严苛标准,可实现超薄厚度、微小型结构、密集阵列、异形非标弹片批量成型。
1

微米级稳精度

弹片整体弹性均衡、回弹灵敏、形变一致性好,百万次高频测试不易疲劳失效,结构稳定性远超传统加工弹片。触点平整度高、接触面积准确,能够实现低阻抗、低误差、高重复性的接触测试,有效杜绝虚接、断接、接触跳动导致的测试误判。

2

支持按需定制

支持单点弹片、阵列弹片、高低位异形弹片、超薄悬臂弹片等各类非标结构定制,可根据测试座结构、芯片间距、测试压力、电流参数、设备行程进行结构优化与弹性匹配。

3

表面强化增效

表面可做镀金、防氧化、耐磨强化处理,提升导电性、耐腐蚀性与使用寿命,适配各类严苛测试环境长期稳定运行。

应用领域 凭借无应力成型、弹性一致、触点精密、耐久稳定的核心优势,电铸SOCKET测试弹片广泛适配半导体全品类精密测试场景。
  • IC-芯片测试领域

    IC芯片测试领域

    适配MCU、存储芯片、功率芯片、通讯芯片测试座与老化座,保障大批量芯片测试数据稳定、一致性高

  • 晶圆测试领域

    晶圆测试领域

    用于晶圆探针模组、微触点测试阵列,适配微小间距、高密度点位精密检测

  • 高频测试领域

    高频测试领域

    应用于射频、高频精密器件测试治具,低阻抗、低干扰,保证高频测试精度

  • 传感器领域

    传感器

    弹片弹性稳定、抗疲劳老化,在传感器耐久测试中保持持续可靠接触

  • 精密元器件领域

    精密元器件

    触点平整无毛刺,保障精密元器件反复测试时阻值稳定,数据可靠

  • 微型模组领域

    微型模组

    适配微型模组狭小空间点位测试,降低治具损耗,减少维护更换成本

半导体电铸精密弹片研发量产 攻克弹片成型难点,提供高可靠测试触点方案
  • 行业深耕经验积淀

  • 迭代工艺工艺迭代

  • 柔性产能快速交付

行业深耕与技术难点攻克

经验积淀

公司深耕半导体电铸精密弹片领域多年,专注SOCKET测试弹片、精密弹性触点、探针阵列元件的研发与量产,熟练攻克超薄结构成型、密集阵列一致性控制、弹性应力均匀、触点高精度成型等行业难点,彻底解决传统弹片弹力不均、耐久差、易变形、阻值漂移等痛点。
工艺持续迭代优化

工艺迭代

针对半导体测试高精密、高耐久、零误差、高一致性的严苛需求,持续优化电铸合金配比、沉积工艺、应力释放与表面处理技术,全方位提升弹片测试稳定性与使用寿命。
定制量产能力与市场客户认可

快速交付

可快速承接新品打样、结构迭代、小批量定制与大批量量产订单,改版速度快、精度稳定、批量统一性高,获得半导体测试设备、治具厂商、芯片封测企业的广泛认可与长期合作。
电铸SOCKET测试弹片源头制造全流程自主管控,一站式半导体测试触点方案
厂家实力

闭环品控生产

作为长三角电铸测试弹片源头厂家,我司拥有独立无尘电铸车间、精密检测设备与标准化生产体系,从光刻制版、合金电铸、应力释放、精密后处理到成品检测出货,全程自主管控、层层质检,有效保障产品精度与品质稳定性。

电铸工艺优势

区别于传统加工工艺,电铸增材成型无机械应力、无材质损伤、结构精度更高、弹性一致性更好,是高端半导体测试弹片的优选工艺。

专属方案定制

技术团队可根据客户测试图纸、结构参数、弹性要求、测试工况定制专属弹片方案,助力客户提升测试稳定性、降低治具损耗、提高测试良率,持续为半导体精密测试行业提供高精度、高耐久、高可靠的电铸SOCKET测试弹片一站式定制服务。

电铸工艺流程 七大连续工序完成精密金属成型,依托 LDI 紫外光刻与电沉积工艺,稳定制备超薄、微孔类精密元件。
1-基板清洗
01

基板清洗

对金属板基材进行清洗、脱脂除油处理。

2-光刻胶涂布
02

涂布光刻胶

在基材表面涂覆一层感光涂层,即光刻胶。

3-曝光
03

曝光

采用紫外激光直接成像(LDI)对基材曝光,将 CAD 零件图形投射并转移至基材表面。曝光区域内光刻胶发生固化,使图形化的基材表面划分出导电区与非导电区。

7-产品检验
07

检验

由持证技术人员使用专用检测设备开展尺寸与外观检测,核实产品符合规格要求。

6-脱膜取件
06

脱模取件

将电铸成型零件从母模上剥离分离。可通过调整电铸工艺获得不同产品特性。例如:采用薄光刻胶,让金属向外生长,零件厚度大于光刻胶厚度,零件外部轮廓由电沉积成型,该工艺叫做过生长电铸。

5-电沉积
05

电沉积

电沉积工序在电解槽内完成,包含阳极、阴极两组电极以及电解液。将母模置入电解槽,电极向电解液通入直流电。直流电使金属离子还原为金属原子,原子持续沉积在母模导电区域,直至金属达到目标厚度。

4-显影
04

显影

对图形化基材做显影处理,去除未曝光的光刻胶,裸露出导电区域;随后冲洗、烘干。完成图形化处理的基材自此称作母模(零件模芯)。

常见问答 了解电铸SOCKET测试弹片相关疑问
Q1:电铸测试弹片和冲压弹片有什么区别?
A:电铸增材成型无残余机械应力,弹性一致性好,触点精度更高,长期测试不易变形、阻值更稳定。
Q2:电铸SOCKET弹片可以做定制吗?
A:可依据图纸、弹力与工况定制异形臂、微型触点、密集阵列结构,也可选择不同表面处理工艺。
Q3:电铸弹片的耐用性怎么样?
A:高纯镍钴合金搭配去应力工艺,抗疲劳性能强,反复测试弹力衰减小,适配长时间高频测试。
Q4:电铸弹片表面处理有哪些选项?
A:支持防氧化、抛光、镀金处理,镀金可以降低接触阻抗,提升导电与耐磨性能。
Q5:是否支持打样与批量生产?
A:支持新品打样、结构改版、小批量试产及大批量量产,产品精度稳定,批次一致性好。
为什么选择卓力达 四大核心优势,保障微米级精度与稳定交付
  • 技术
  • 工艺
  • 研发
  • 交付
技术

精密电铸技术
微米级加工精度

卓力达掌握高精度精密电铸技术,特聘拥有 30年以上行业经验的国外技术顾问全程驻厂,核心设备全部进口,工艺标准对标欧美成熟体系。 自主研发低应力镍钴镀液配方与脉冲电铸工艺,最小成型孔径可达3μm,尺寸公差控制在 ±1μm,为高端制造定制电铸方案,可实现传统加工无法完成的超细孔阵列、异形结构、高精度光栅制造,是半导体封装、光学仪器等高端领域客户的国产替代厂家。

工艺

蚀刻+电铸+电镀+清洗
全工艺一站式生产

光化学蚀刻 + 精密电铸双工艺一站式加工,全流程内部完成。从原材料到成品交付,蚀刻、电铸、电镀、清洗、表面处理全工艺环节内部完成,无需外发协作,避免多供应商沟通成本与品质推诿,工艺衔接更紧密、品质追溯更完整、综合良率更高,技术团队配合流体测试 / 参数优化,提供全套技术资料与检测报告,降低协调成本。

研发

工艺协同研发
从研发源头保障精密

聘请退休返聘的国外电铸人才,30余年行业经验,直接驻厂提供技术支持与工艺优化;40+人研发工程师团队,南京大学联合材料实验室协作,为客户提供 DFM 可制造性分析、工艺选型建议、材料搭配方案,在产品设计阶段帮客户优化结构、降低成本、提升量产良率,减少设计迭代次数,缩短产品上市周期。

交付

IATF16949&ISO9001双体系
3大生产基地保障交付

深圳、南通、昆山三大制造基地,日产 5000+㎡,支持样品先行测试,常规订单 7-10 天交付,紧急订单可加急。 建立 IATF16949、ISO9001 双体系品控,执行原材料入厂、制程巡检、成品出货 3 重检验,配备二次元影像仪等全维度检测设备,不良品无条件免费补货,保障高端客户供应链稳定可靠。通过 ISO14001 环境体系认证,满足欧美客户 ESG 要求与全球供应链准入标准。
