蚀刻光阑片
服务热线：0513-81601666
蚀刻光阑片依托精密化学选择性腐蚀成型原理，通过可控化学反应塑造光学透光与遮光结构，从工艺根源解决传统加工形变、毛刺、热损伤、透光不均、成像干扰等核心缺陷，完全适配光学元件超高精度、高稳定性、低反射的严苛使用标准。整套生产流程精细严谨、光学级品质管控，不锈钢、铜合金等金属基材先经过精密整平、无尘脱脂、超纯净化预处理，彻底清除板面油污、氧化层与细微杂质，保证基材平整洁净，杜绝蚀刻白点、漏蚀、边缘残缺等不良问题。
随后基材表面均匀涂布高端感光干膜，通过微米级高精度对位曝光显影，准确复刻各类光阑预设图形，严格锁定透光孔径、狭缝宽度与遮光区域，有效杜绝批量生产中的图案偏移、尺寸偏差、线条失真等问题。生产环节采用恒温恒压光学专用蚀刻喷淋系统，根据光阑结构参数调控药液浓度、蚀刻温度与喷淋速率，匀速均衡腐蚀成型，准确把控孔径真圆度、狭缝直线度、结构尺寸精度。最后经过脱膜、多级超纯水循环清洗、精密钝化、光学黑化抗氧化处理，全程无机械外力接触，保障每款光阑片边缘无毛刺、板面低反光、透光均匀、结构稳定，批量光学性能高度统一。
工艺可实现微米级超高精度成型，最小加工孔径可达 0.02mm，超细狭缝宽度准确可控，整体尺寸公差稳定控制在 ±0.005mm，孔位精度与真圆度达标光学高端工况。
全程化学冷加工无应力残留、无热变形、无边缘卷边，板面平整通透、孔壁垂直光滑，杜绝衍射毛刺与台阶纹路，可一站式完成单孔光阑、多孔阵列光阑、长条狭缝光阑、异形视场光阑等复杂结构一体化成型。
成品可搭配纳米超黑镀膜工艺，半球反射率低于 0.5%，光线吸收率高达 99.5%，有效抑制杂散光干扰，无需二次打磨整形，可直接适配各类精密光学设备装配使用，大幅提升成像清晰度与检测精度。
多用于显微镜、光谱仪、分光光度计、光学检测设备的孔径与视场调控，准确过滤杂光、优化光路
适配医用影像设备、生化分析仪器、医疗光学筛查设备的遮光限流光阑，精度稳定、无光学干扰，符合医疗精密设备标准
用于激光校准、光路聚焦、精密测距设备的限流光阑，可保障激光传输稳定、聚焦精细
适配工业相机、安防摄像、车载成像设备的光圈遮光片，有效提升画面纯净度、减少光晕杂点

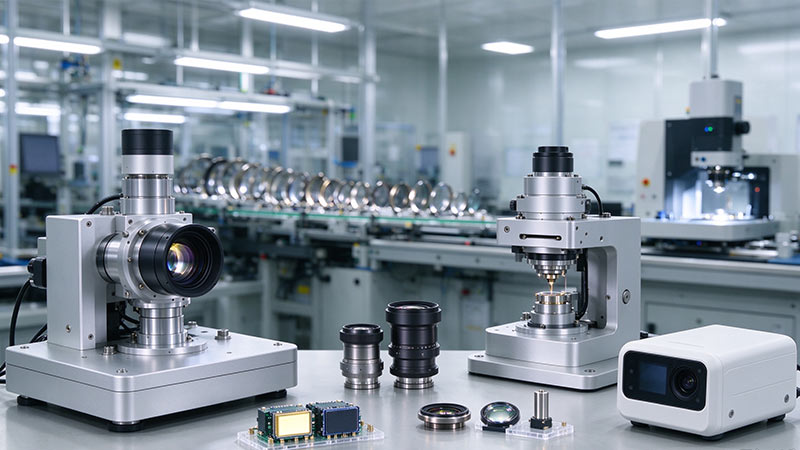

蚀刻光阑片可实现准确光路限制与杂光屏蔽，为各类光学实验、光学标定系统提供稳定可靠的光路调控元件，保障实验数据可复现
同时广泛应用于精密检测仪器、光电传感等高端领域，适配各类高精度光学系统配套量产需求
光学仪器案例

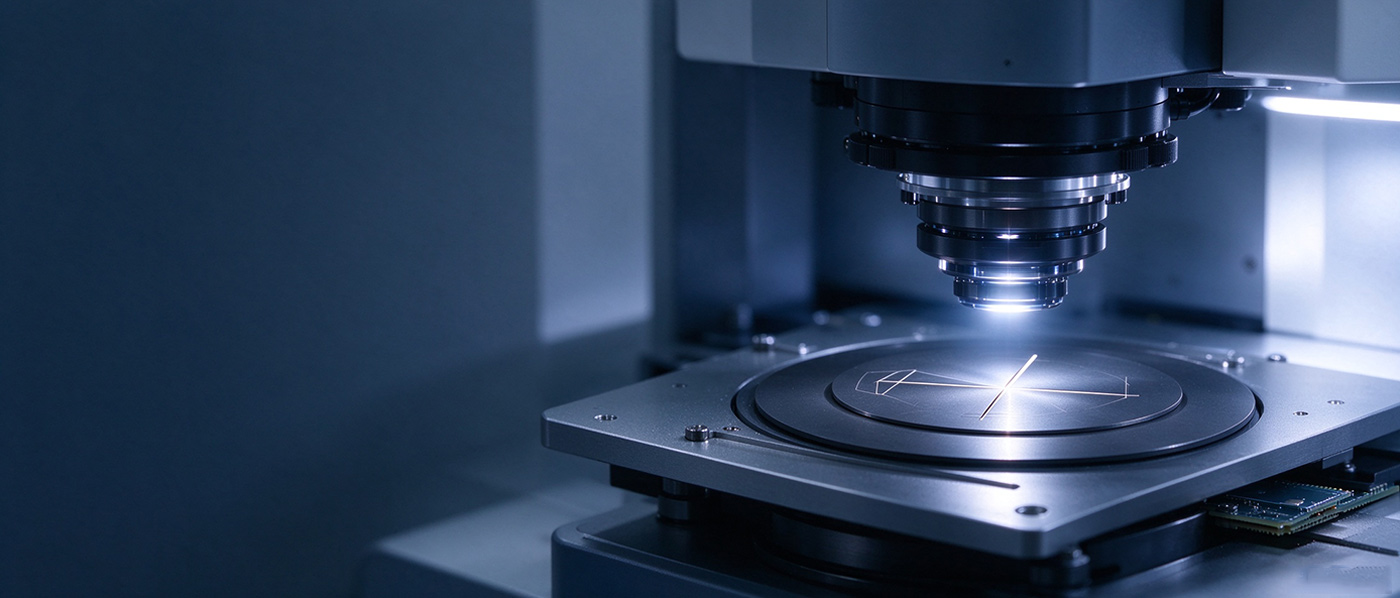

医疗仪器案例
工业成像设备案例
公司配备光学元件专属无尘蚀刻产线，搭载智能恒温准确喷淋系统与光学级品质检测设备，针对性解决光阑片精度、反光、形变等加工痛点，产能充沛、精度稳定，可灵活承接精密打样、中小批量定制及大批量量产订单。
采用无应力化学冷加工工艺，从根源杜绝传统加工毛刺、热变形、精度偏差、光学干扰等问题，支持定制超黑哑光处理，成品光学性能优异、无需二次加工，有效为客户降本增效。团队具备丰富的光学光阑结构优化与非标定制经验，可根据设备光路参数优化图形结构，快速迭代打样、高效率落地量产。
依托严苛的全流程品控体系与标准化交期管理，立足南通、辐射全国，为光学、医疗、激光、智能成像等行业客户提供高精度、低杂光、一站式蚀刻光阑片定制加工解决方案。
卓力达掌握高精度精密电铸技术，特聘拥有 30年以上行业经验的国外技术顾问全程驻厂，核心设备全部进口，工艺标准对标欧美成熟体系。 自主研发低应力镍钴镀液配方与脉冲电铸工艺，最小成型孔径可达3μm，尺寸公差控制在 ±1μm，为高端制造定制电铸方案，可实现传统加工无法完成的超细孔阵列、异形结构、高精度光栅制造，是半导体封装、光学仪器等高端领域客户的国产替代厂家。
光化学蚀刻 + 精密电铸双工艺一站式加工，全流程内部完成。从原材料到成品交付，蚀刻、电铸、电镀、清洗、表面处理全工艺环节内部完成，无需外发协作，避免多供应商沟通成本与品质推诿，工艺衔接更紧密、品质追溯更完整、综合良率更高，技术团队配合流体测试 / 参数优化，提供全套技术资料与检测报告，降低协调成本。
聘请退休返聘的国外电铸人才，30余年行业经验，直接驻厂提供技术支持与工艺优化；40+人研发工程师团队，南京大学联合材料实验室协作，为客户提供 DFM 可制造性分析、工艺选型建议、材料搭配方案，在产品设计阶段帮客户优化结构、降低成本、提升量产良率，减少设计迭代次数，缩短产品上市周期。
深圳、南通、昆山三大制造基地，日产 5000+㎡，支持样品先行测试，常规订单 7-10 天交付，紧急订单可加急。 建立 IATF16949、ISO9001 双体系品控，执行原材料入厂、制程巡检、成品出货 3 重检验，配备二次元影像仪等全维度检测设备，不良品无条件免费补货，保障高端客户供应链稳定可靠。通过 ISO14001 环境体系认证，满足欧美客户 ESG 要求与全球供应链准入标准。
卓力达精密蚀刻加工支持不锈钢、铜、镍等金属材料，从打样到量产，提供稳定一致的精密制造解决方案。
卷对卷蚀刻，又叫卷材连续化学蚀刻，是将成卷金属卷材不间断输送，连续完成涂布、曝光、显影、蚀刻、清洗、收卷的自动化化学腐蚀加工工艺，是精密金属零件量产的核心工艺，常用来加工卷材蚀刻滤网、引线框架、金属弹片、微孔带材。很多制造企业在大批量生产精密超薄金属件时，对比单张片式蚀刻，卓力达卷对卷蚀刻可以...... 【详情+】
