蚀刻流道板
服务热线：0513-81601666
蚀刻流道板依托精密化学选择性腐蚀成型原理，通过可控化学反应蚀刻出均匀规整的流体通道，从工艺根源规避传统机械加工的变形、槽壁毛刺、深浅偏差、表面划痕等缺陷，适配流体设备高流畅度、高换热效率、高密封性的严苛工况要求。整套生产流程标准化、精细化程度极高，不锈钢、钛合金、铜材等基材首先经过精密整平、无尘脱脂、表面活化预处理，彻底清除板材表面油污、氧化层与杂质，保障板面平整洁净，杜绝蚀刻漏蚀、流道缺损、深浅不均等不良问题。
随后板材表面均匀涂布感光干膜，通过高精度自动对位曝光显影，准确复刻各类定制流道图形，完整保护非加工区域，有效杜绝批量生产中流道偏移、纹路变形、结构失真等问题。生产环节采用恒温恒压专用蚀刻喷淋系统，根据流道宽度、深度、板材厚度调控药液浓度、蚀刻温度与喷淋速率，匀速均衡腐蚀成型，准确把控流道深度、槽壁垂直度与流道间距精度。最后经过脱膜、多级超纯水循环清洗、钝化防腐、平整度校正处理，全程无机械外力挤压，保障每一块流道板通道规整、内壁光滑、流体阻力一致，批量使用性能高度统一。
工艺可实现高精度微通道成型，最小流道宽度可达0.2mm，流道深度均匀可控，整体尺寸公差稳定控制在±0.01mm，流道平行度、垂直度完全达标高端流体设备工况。
全程化学冷加工无应力残留、无板材形变、无毛刺台阶，流道内壁平整光滑，有效降低流体阻力、杜绝杂质堆积，可一站式完成蛇形流道、阵列流道、异形交错流道、多孔分流流道等复杂结构一体化成型。
成品无需二次打磨、铣削、抛光等后续加工，板面平整度高、密封性好，可直接对接真空焊接、密封组装工序，适配各类流体换热、控流设备装配产线，大幅提升终端设备换热效率与运行稳定性。
多用于燃料电池双极板、电解水制氢流道板，准确分配气液流体，保障电池堆稳定运行，提升能量转换效率

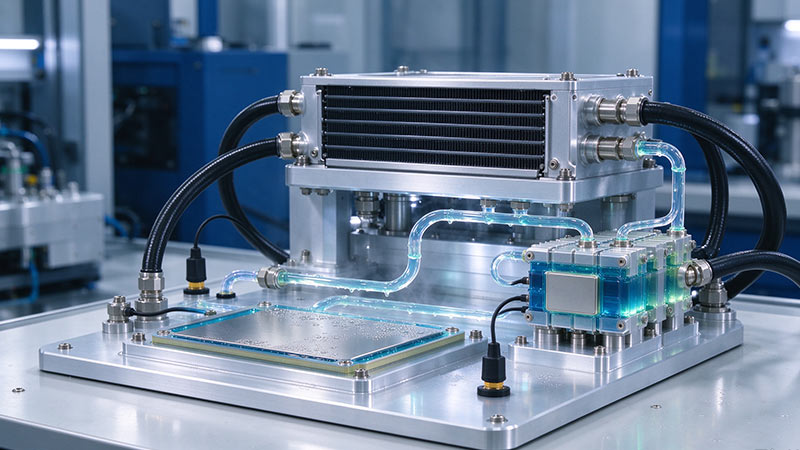

适配工业水冷板、激光设备冷却流道、新能源电控散热流道板，均匀分流散热，降温效率优良

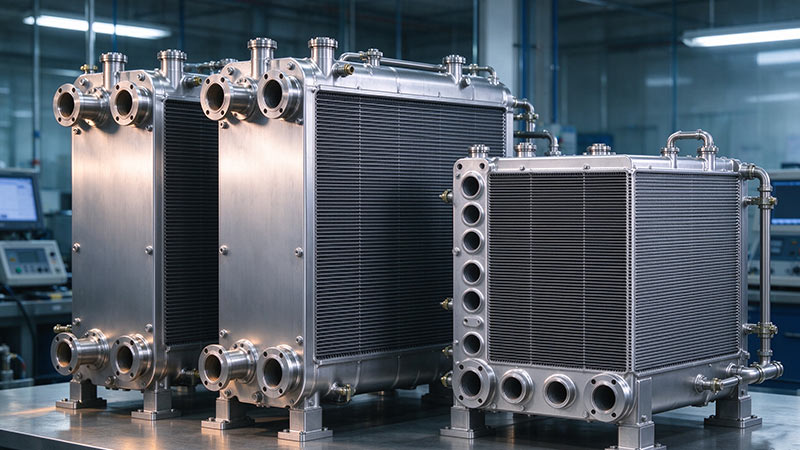

广泛应用于板式换热器、小型制冷机组换热流道，体积小巧、换热面积大，适配冶金、化工、船舶、制冷等行业

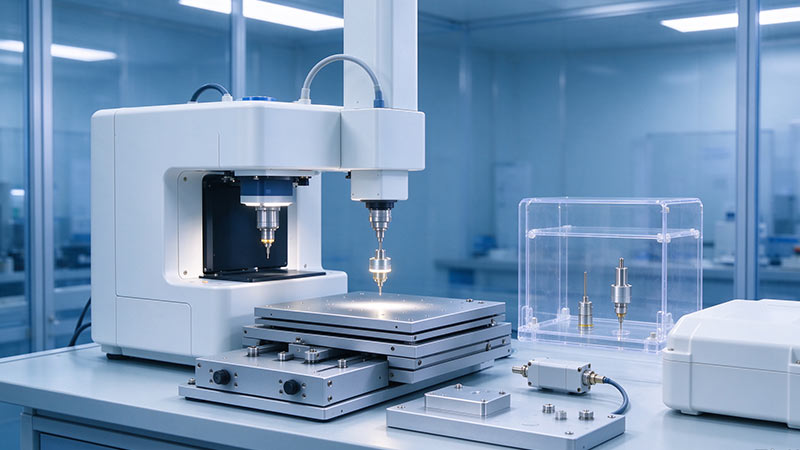

用于医疗微流控芯片、实验室流体检测设备、精密仪器控流基板，流体输送均匀稳定，无杂质污染

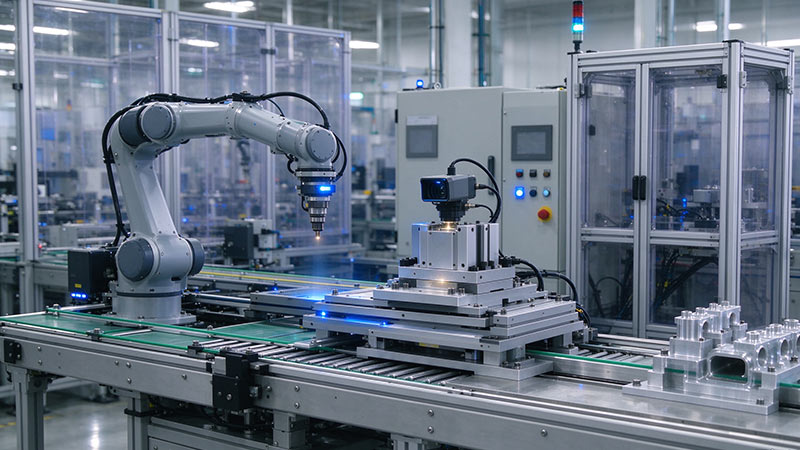

适配自动化设备流体输送与介质调控，流道内壁光滑，保障介质稳定流通，满足精密流体系统定制加工需求

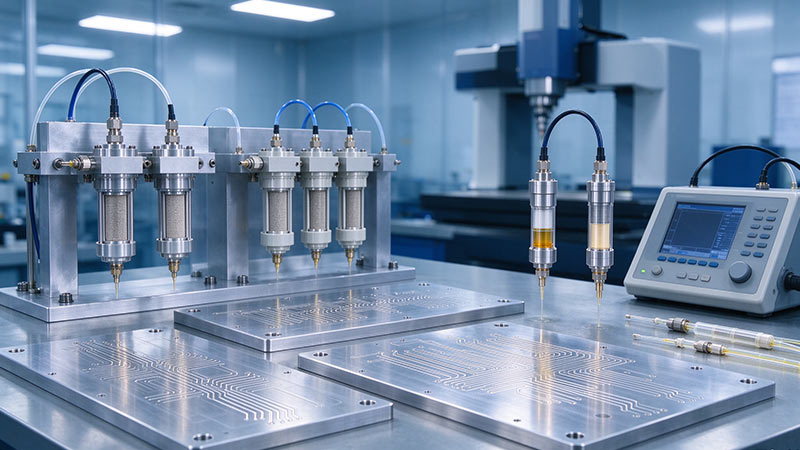

同时可满足流体传感、精密过滤等高端设备的定制化流道板加工需求，适配各类高精度流体系统配套使用

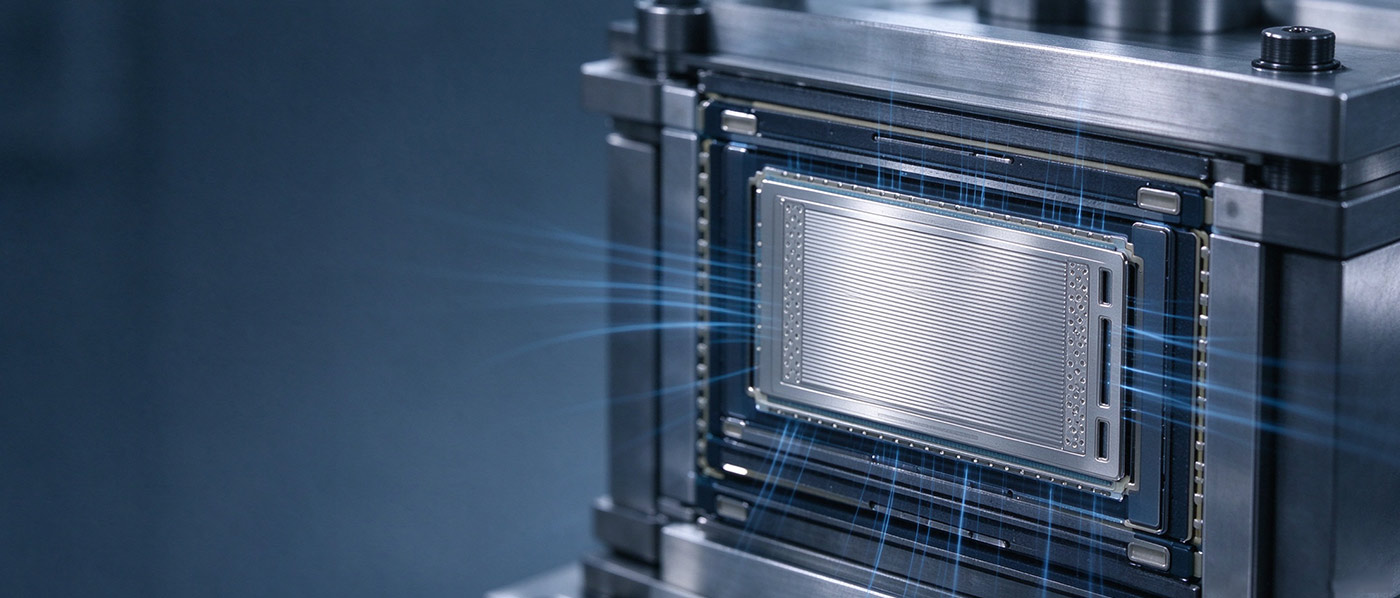

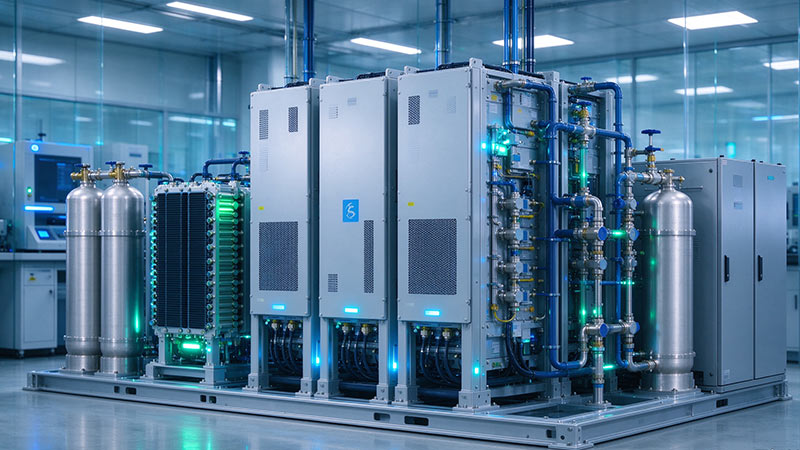

氢能设备案例

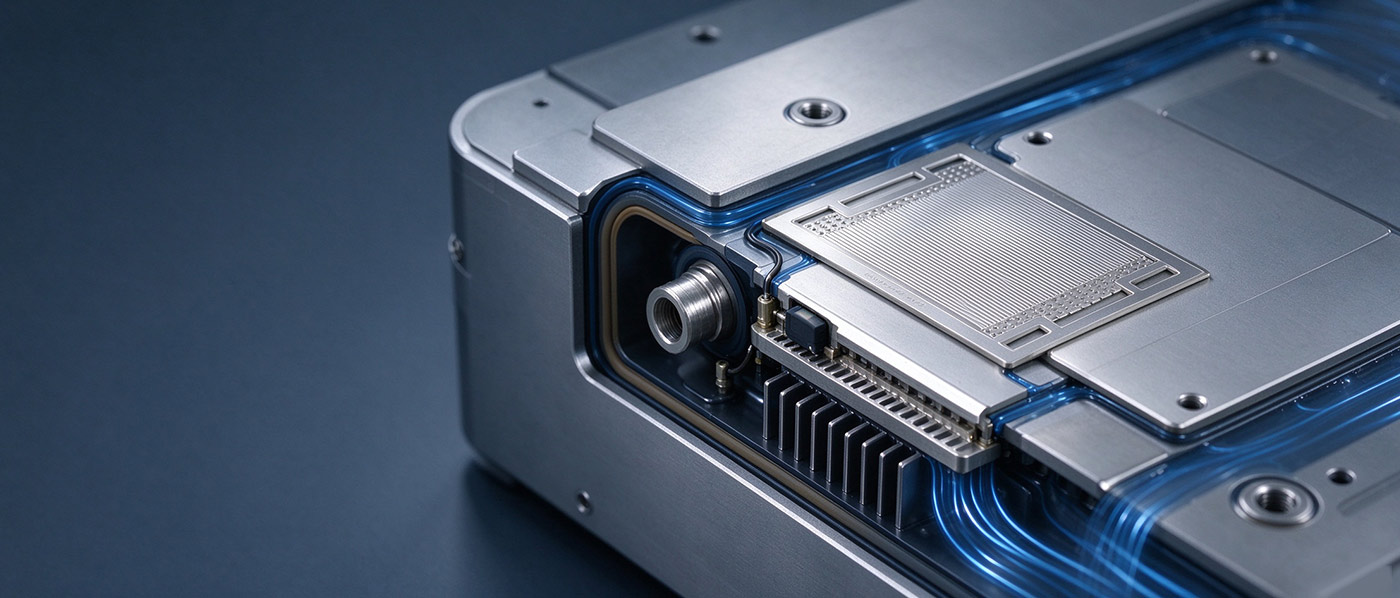

新能源散热设备案例

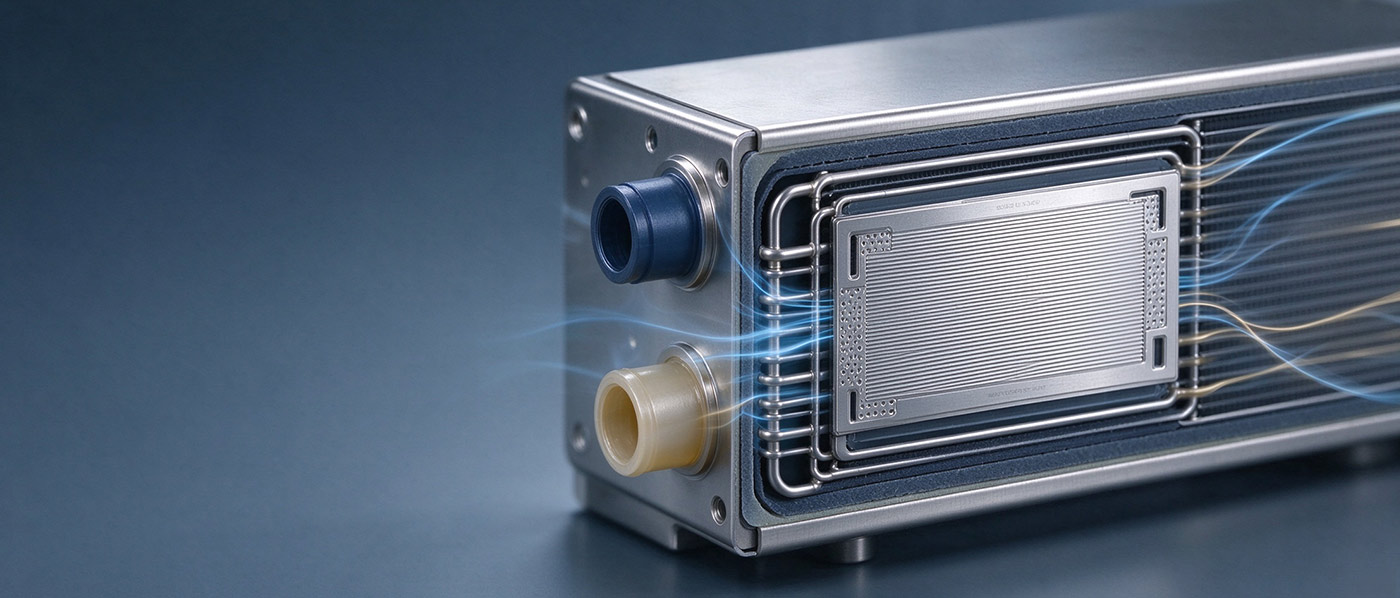

制冷设备案例
公司配备流体元件专属精密蚀刻产线，搭载智能恒温药液调控与准确喷淋系统，针对性解决流道板精度、平整度、均匀度等加工痛点，产能充沛、精度稳定，可灵活承接精密打样、中小批量定制及大批量量产订单。
采用无应力化学冷加工工艺，从根源杜绝传统加工形变、毛刺、流道不均、密封性差等问题，成品精度高、无需二次加工，有效为客户降本增效。团队具备丰富的流道结构优化与非标定制经验，可根据设备换热、控流参数优化流道布局，快速迭代打样、高效率落地量产。
依托严苛的全流程品控体系与标准化交期管理，立足南通、辐射全国，为氢能、新能源、制冷、医疗、工控等行业客户提供高精度、高稳定性、一站式蚀刻流道板定制加工解决方案。
卓力达掌握高精度精密电铸技术，特聘拥有 30年以上行业经验的国外技术顾问全程驻厂，核心设备全部进口，工艺标准对标欧美成熟体系。 自主研发低应力镍钴镀液配方与脉冲电铸工艺，最小成型孔径可达3μm，尺寸公差控制在 ±1μm，为高端制造定制电铸方案，可实现传统加工无法完成的超细孔阵列、异形结构、高精度光栅制造，是半导体封装、光学仪器等高端领域客户的国产替代厂家。
光化学蚀刻 + 精密电铸双工艺一站式加工，全流程内部完成。从原材料到成品交付，蚀刻、电铸、电镀、清洗、表面处理全工艺环节内部完成，无需外发协作，避免多供应商沟通成本与品质推诿，工艺衔接更紧密、品质追溯更完整、综合良率更高，技术团队配合流体测试 / 参数优化，提供全套技术资料与检测报告，降低协调成本。
聘请退休返聘的国外电铸人才，30余年行业经验，直接驻厂提供技术支持与工艺优化；40+人研发工程师团队，南京大学联合材料实验室协作，为客户提供 DFM 可制造性分析、工艺选型建议、材料搭配方案，在产品设计阶段帮客户优化结构、降低成本、提升量产良率，减少设计迭代次数，缩短产品上市周期。
深圳、南通、昆山三大制造基地，日产 5000+㎡，支持样品先行测试，常规订单 7-10 天交付，紧急订单可加急。 建立 IATF16949、ISO9001 双体系品控，执行原材料入厂、制程巡检、成品出货 3 重检验，配备二次元影像仪等全维度检测设备，不良品无条件免费补货，保障高端客户供应链稳定可靠。通过 ISO14001 环境体系认证，满足欧美客户 ESG 要求与全球供应链准入标准。
卓力达精密蚀刻加工支持不锈钢、铜、镍等金属材料，从打样到量产，提供稳定一致的精密制造解决方案。
卷对卷蚀刻，又叫卷材连续化学蚀刻，是将成卷金属卷材不间断输送，连续完成涂布、曝光、显影、蚀刻、清洗、收卷的自动化化学腐蚀加工工艺，是精密金属零件量产的核心工艺，常用来加工卷材蚀刻滤网、引线框架、金属弹片、微孔带材。很多制造企业在大批量生产精密超薄金属件时，对比单张片式蚀刻，卓力达卷对卷蚀刻可以...... 【详情+】
