蚀刻码盘
服务热线：0513-81601666

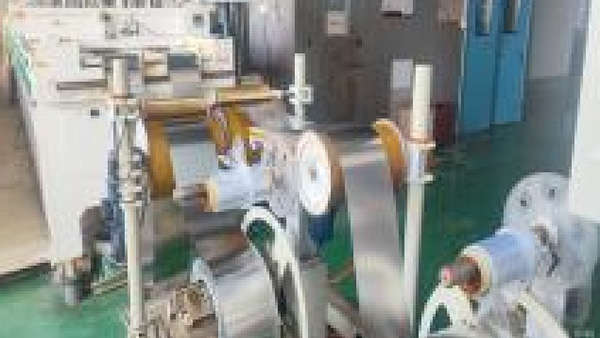

蚀刻码盘依托精密化学选择性腐蚀成型原理，结合光电传感成像特性，塑造规整均匀的光栅与编码结构，从工艺根源规避传统加工形变、线条粗细不均、孔位偏差、边缘粗糙、热损伤等缺陷，适配光电码盘高精度、高稳定性、低信号干扰的严苛工况要求。整套生产流程采用光学级精细化管控标准，不锈钢、铜材等码盘专用基材首先经过精密整平、无尘脱脂、超纯净化预处理，彻底清除板面油污、氧化层与细微杂质，保障超薄基材平整洁净，杜绝蚀刻漏蚀、线条残缺、码道不均等不良问题。

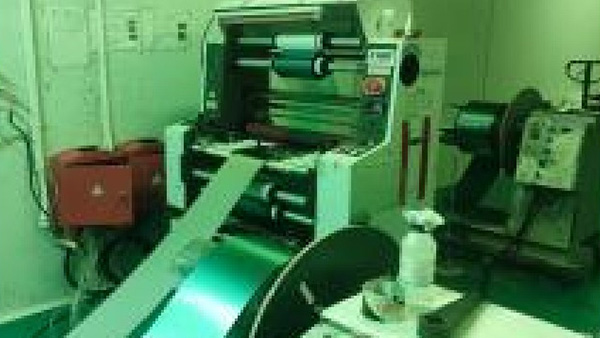

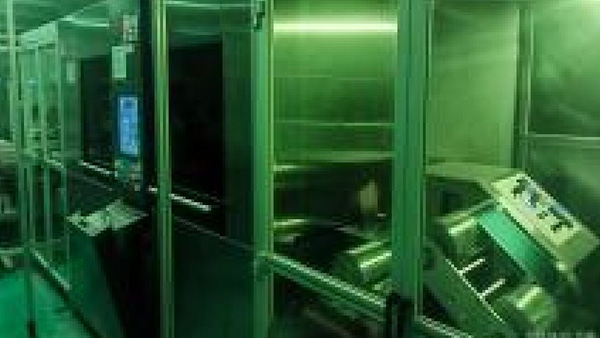

随后基材表面均匀涂布高端感光干膜，通过微米级高精度对位曝光显影，准确复刻各类定制光栅、编码码道、微孔阵列图形，锁定透光与遮光区域，有效杜绝批量生产中图案偏移、线条失真、孔位错位等问题。生产环节采用恒温恒压光学专用智能喷淋系统，根据码盘线宽、孔径、码道间距准确调控药液浓度、蚀刻温度与喷淋速率，匀速均衡腐蚀成型，严格把控光栅精度、微孔真圆度、码道平行度与整体尺寸精度。最后经过脱膜、多级超纯水循环清洗、钝化防锈、光学整平处理，全程无机械外力挤压，保障每一枚蚀刻码盘线条规整、孔壁垂直、信号反馈均匀，批量传感性能高度统一。
工艺可实现微米级超高精度成型，最小光栅线宽可达0.01mm，最小微孔孔径0.1mm，整体尺寸公差稳定控制在±0.005mm，板面平面度≤0.003mm，完全满足高端编码器精密测速、定位工况。

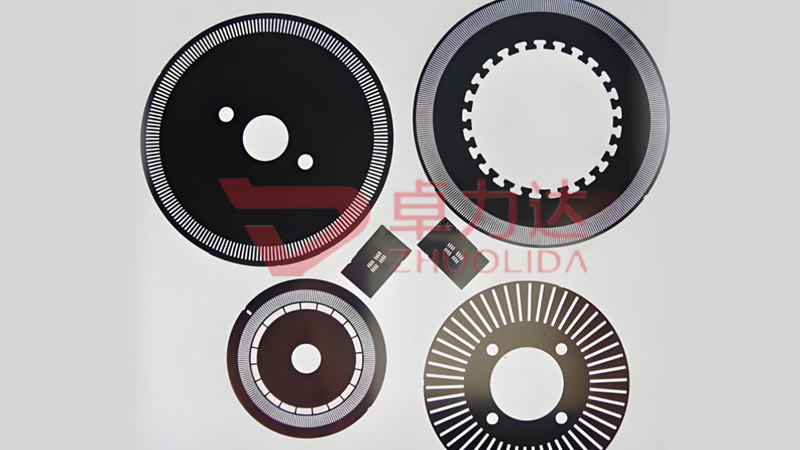

全程化学冷加工无应力残留、无板材形变、无毛刺台阶、无热变形，光栅线条均匀通透、微孔真圆度高，可一站式完成增量光栅码盘、绝对式编码码盘、反射式码盘、多孔阵列码盘等复杂结构一体化成型。
成品无需二次打磨、抛光、整形处理，板面平整、防锈性强、信号传输稳定，可直接对接光电编码器组装产线，有效杜绝设备脉冲紊乱、定位偏差、测速误差等问题，大幅提升终端设备运动控制精度与运行稳定性。
多用于伺服电机、步进马达、数控机床、直线模组编码器码盘，准确反馈转速与位移数据，保障设备高精度定位运行
适配机械臂、协作机器人关节传感码盘，有效降低动作误差，提升设备运行精度与稳定性
广泛用于车载电驱编码器、转向角度传感器、电控检测码盘，耐受车载震动与高低温交变工况，适配车载严苛使用环境

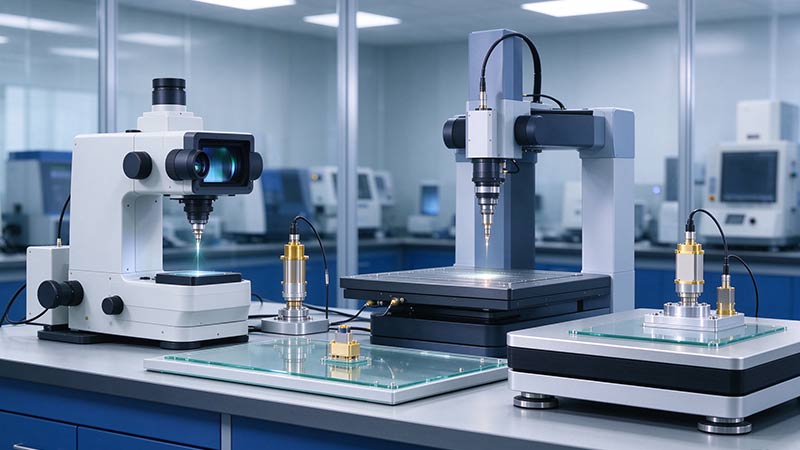

适配实验室光学检测设备、精密测距仪器、工业视觉检测设备的编码传感元件，检测数据准确稳定
蚀刻码盘可为安防云台、光学摄像设备提供准确角度与转速反馈，保障摄像定位平稳，传感信号稳定可靠
同时广泛应用于精密工控、医疗器械等高端领域，适配各类高精度光电传感设备配套量产需求
自动化配套案例
新能源车载案例
机器人传感案例

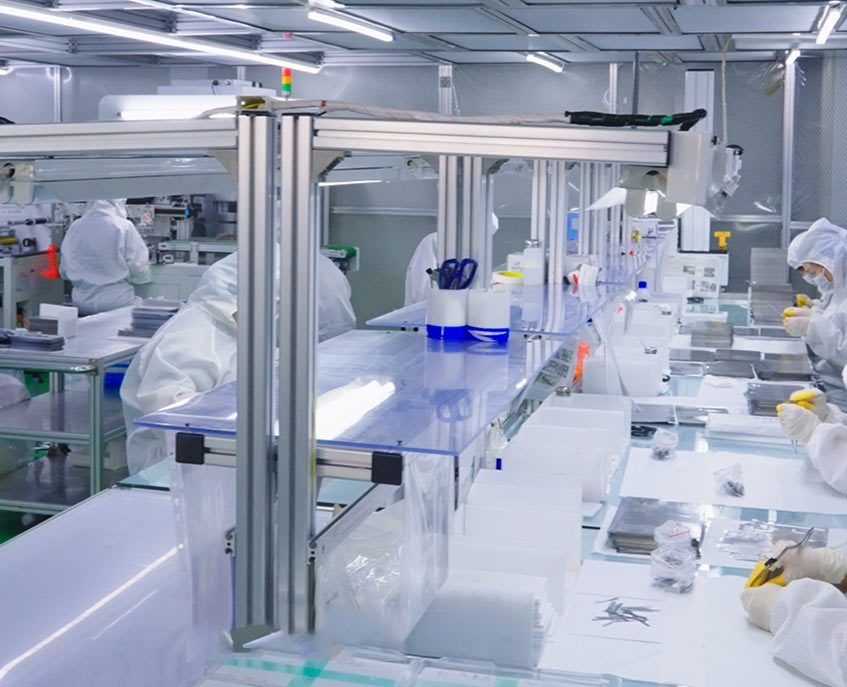

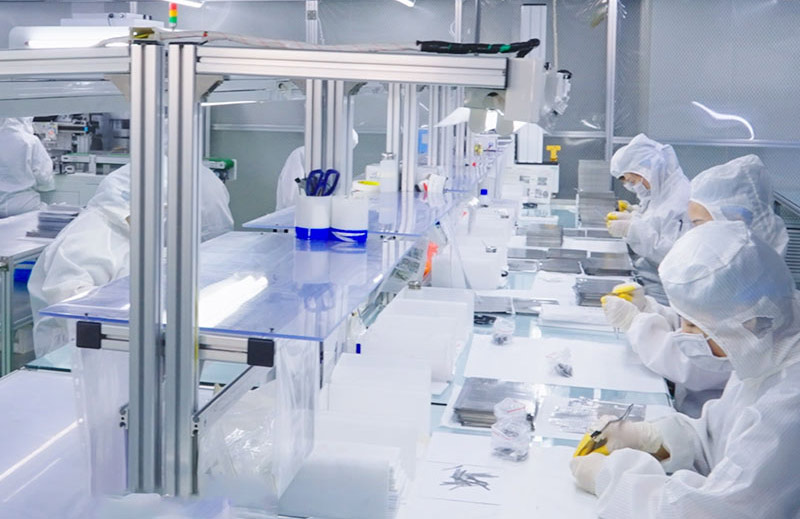

公司配备光学传感元件专属无尘蚀刻产线，搭载智能恒温喷淋系统与微米级精度检测设备，针对性解决码盘精度、平整度、均匀度、信号稳定性等加工痛点，产能充沛、交期稳定，可灵活承接精密打样、中小批量定制及大批量量产订单。
采用无应力化学冷加工工艺，从根源杜绝传统加工形变、毛刺、热损伤、精度偏差等问题，成品光学性能优良、无需二次加工，有效为客户降本增效。团队具备丰富的码盘结构优化、光栅配比与非标定制经验，可根据编码器参数优化码道布局与精度方案，快速迭代打样、高效率落地量产。
依托严苛的全流程品控体系与标准化交期管理，立足南通、辐射全国，为自动化、机器人、新能源、精密仪器等行业客户提供高精度、高稳定性、一站式蚀刻码盘定制加工解决方案。
卓力达掌握高精度精密电铸技术，特聘拥有 30年以上行业经验的国外技术顾问全程驻厂，核心设备全部进口，工艺标准对标欧美成熟体系。 自主研发低应力镍钴镀液配方与脉冲电铸工艺，最小成型孔径可达3μm，尺寸公差控制在 ±1μm，为高端制造定制电铸方案，可实现传统加工无法完成的超细孔阵列、异形结构、高精度光栅制造，是半导体封装、光学仪器等高端领域客户的国产替代厂家。
光化学蚀刻 + 精密电铸双工艺一站式加工，全流程内部完成。从原材料到成品交付，蚀刻、电铸、电镀、清洗、表面处理全工艺环节内部完成，无需外发协作，避免多供应商沟通成本与品质推诿，工艺衔接更紧密、品质追溯更完整、综合良率更高，技术团队配合流体测试 / 参数优化，提供全套技术资料与检测报告，降低协调成本。

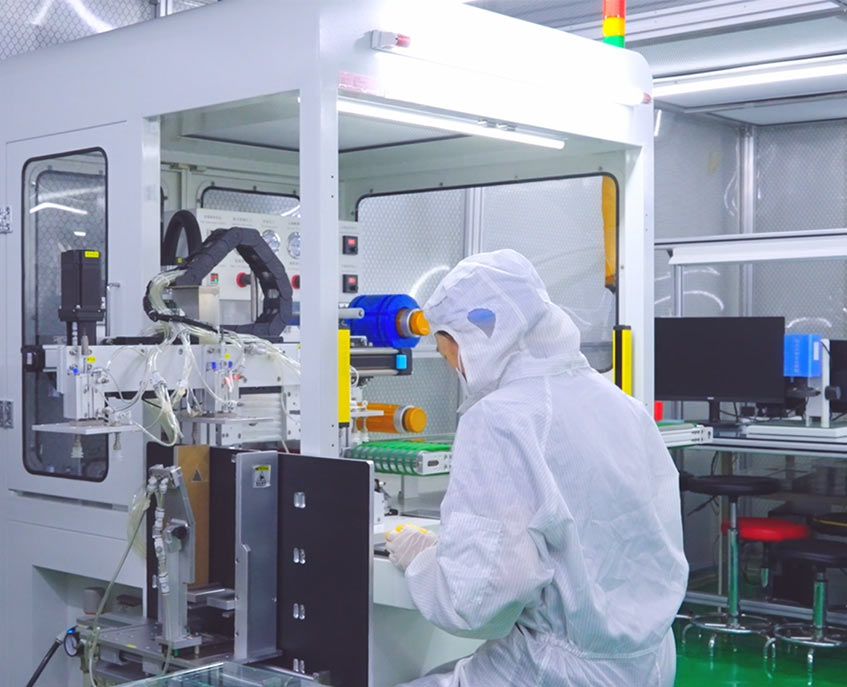

聘请退休返聘的国外电铸人才，30余年行业经验，直接驻厂提供技术支持与工艺优化；40+人研发工程师团队，南京大学联合材料实验室协作，为客户提供 DFM 可制造性分析、工艺选型建议、材料搭配方案，在产品设计阶段帮客户优化结构、降低成本、提升量产良率，减少设计迭代次数，缩短产品上市周期。
深圳、南通、昆山三大制造基地，日产 5000+㎡，支持样品先行测试，常规订单 7-10 天交付，紧急订单可加急。 建立 IATF16949、ISO9001 双体系品控，执行原材料入厂、制程巡检、成品出货 3 重检验，配备二次元影像仪等全维度检测设备，不良品无条件免费补货，保障高端客户供应链稳定可靠。通过 ISO14001 环境体系认证，满足欧美客户 ESG 要求与全球供应链准入标准。
卓力达精密蚀刻加工支持不锈钢、铜、镍等金属材料，从打样到量产，提供稳定一致的精密制造解决方案。
卷对卷蚀刻，又叫卷材连续化学蚀刻，是将成卷金属卷材不间断输送，连续完成涂布、曝光、显影、蚀刻、清洗、收卷的自动化化学腐蚀加工工艺，是精密金属零件量产的核心工艺，常用来加工卷材蚀刻滤网、引线框架、金属弹片、微孔带材。很多制造企业在大批量生产精密超薄金属件时，对比单张片式蚀刻，卓力达卷对卷蚀刻可以...... 【详情+】
